Produktinformationen
Die federbelastete Wellenkopplung ist eine Schlüsselkomponente des mechanischen Getriebes, das aus zwei Halbkopplungen, elastischen Elementen und Verbindungsschrauben besteht, Elastikelemente sind hauptsächlich Gummi, Nylon usw. Bei der Arbeit kompensiert es die axialen, radialen und eckigen Verschiebungen von zwei Wellen durch die elastische Verformung des elastischen Elements, die Dämpfung der Vibrationsschwingung und die Rauschreduktion. Die Vorteile sind ausstehend, die Verschiebungskompensation ist ausgezeichnet und kann mit der Installation und Betriebsabweichung fertig werden. Pufferdämpfung gut, kann die Lebensdauer der Ausrüstung verlängern; Teil der Isolierung, um die Sicherheit zu schützen; Einfache Struktur, einfache Wartung, niedrige Kosten und Übertragungseffizienz sind ebenfalls hoch. Daher wird es in der Herstellung von Maschinen, der elektrischen Leistung, der Automobil-, Metallurgie-, Bergbau-, Petrochemikal- und anderer Branchen häufig eingesetzt, die verschiedenen Arten von Geräten helfen, effizient und stabil zu arbeiten.
|
Produktname |
Federbelastungswelle Kopplung |
|
Material |
Aluminiumlegierung |
|
Vorteile |
1. Material: Aluminium, Aluminiumlegierung 70750 2. Clearance, Nullwartungsrate 3. Starrheit mit hoher Drehmoment 4.. Große zulässige Abweichungsanpassung 5. Gute Absorption von Vibrationen und elektrischer Isolierung 6. Keyway kann nach Bedarf hinzugefügt werden 7. kann in Länge oder nach Ihren Zeichnungen angepasst werden |
|
Modell |
Gc12x18.5, gc16x23, gc19x23, gc25x25, gc25x32, gc28.5x38, gc32x32, gc32x41, gc38x41, gc40x50, gc42x50, gc50x50x50 |
|
Produktverpackung |
A. Plastiktüten in Kisten oder Holzkisten. B. Nach Anfrage des Kunden. Wir können Kunden jederzeit Versandinformationen zur Verfügung stellen. |
|
Lieferzeit |
3 ~ 7 Tage für Probenbestellungen, 15 ~ 20 Tage für Massenbestellung. Hängt von der tatsächlichen Versandsituation ab. |
Produktparameterdiagramm
|
Abmessungen |
|||||||||
|
Modell |
Bewertet |
Max. Drehmoment |
Max. Rotaional Froquny |
Moment von |
Statische Torslonal |
Fehler von |
Fehler von |
Fehler von |
Gewicht (g) |
|
Jl 8- c 14- □ 口口口 |
1.1 |
2.2 |
19000 |
5.9x10-⁴ |
46 |
0.02 |
1.0 |
+0.60 |
8 |
|
Jl 8- c 20- □ 口口口 |
2.8 |
5.6 |
17000 |
6.7x10-4 |
55 |
0.02 |
1.0 |
+06 |
21 |
|
Jl 8- c 25- □ 口 o 口 |
6.0 |
12.0 |
16000 |
7.6x10-4 |
63 |
0.02 |
1.0 |
+0.60 |
39 |
|
Jl 8- c 30- □ streiten sich |
6.5 |
13.0 |
12000 |
8.5x10-⁴ |
72 |
0.02 |
1.0 |
+0.60 |
56 |
|
Jl 8- C40S- □ 口 o 口 |
32 |
64 |
10000 |
9.4x10-⁴ |
500 |
0.02 |
1.0 |
+0.80 |
132 |
|
Jl 8- c 40- □ o 口口 |
32 |
64 |
10000 |
1.1x10-3 |
550 |
0.02 |
1.0 |
+0.80 |
182 |
|
Jl 8- C 55- □□ streiten sich |
46 |
92 |
8000 |
4.4x10-3 |
1500 |
0.02 |
1.0 |
+0.80 |
418 |
|
Jl 8- c 65- □ 口口口 |
109 |
218 |
6000 |
9.0x10-3 |
2800 |
0.02 |
1.0 |
+0.80 |
697.5 |
|
Jl 8- c 80- □ 口口口 |
135 |
270 |
4600 |
1.8x10-2 |
3500 |
0.02 |
1.0 |
+1 |
1272 |
|
Jl 8- c 95- □ 口 □ 口 |
260 |
520 |
3800 |
2.0x10-2 |
4600 |
0.02 |
1.0 |
+100 |
2991 |
|
Jl 8- c 105- □ o 口口 |
430 |
860 |
3400 |
3.2x10-2 |
5800 |
0.02 |
1.0 |
+10 |
2649 |
|
Jl 8- c 120- □ streiten sich |
540 |
1080 |
3000 |
4.5x10-2 |
6900 |
0.02 |
1.0 |
+1 |
3240 |
|
Jl 8- c 125- □ 口口口 |
610 |
1320 |
2600 |
6.5x10-2 |
8100 |
0.02 |
1.0 |
+10 |
5240 |
|
Veranschaulichung: Moment der Trägheit und Massenfiguren basierend auf den maximalen Wellenbohrungen. |
|||||||||

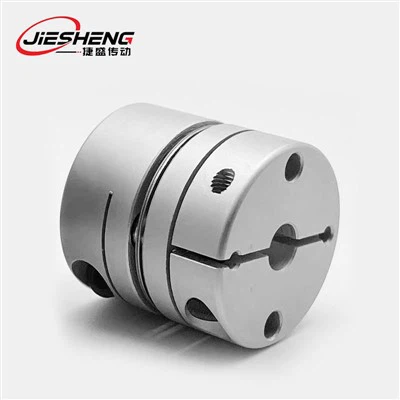

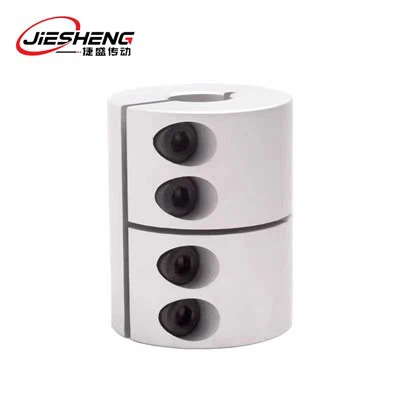

Produktanzeige
FAQ
