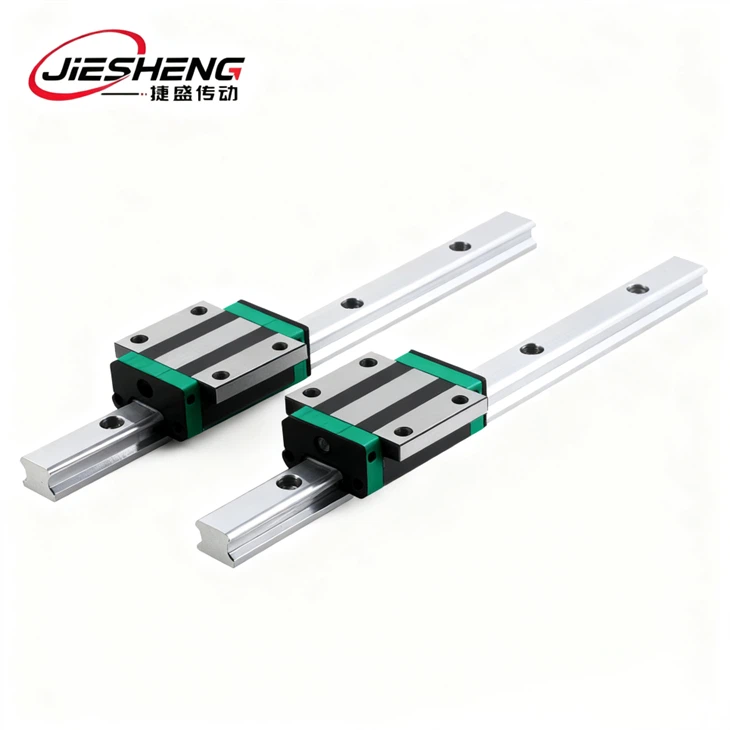

Wie wählt man die richtige Miniatur-Linearführung aus?
"WelcheMiniatur-LinearführungSollte ich mich für eine kompakte Ausrüstung entscheiden? Zu wenig Last macht mir Angst vor Bruch, aber zu viel passt nicht.“ „Kann die Präzision von Mini-Linearführungen den Anforderungen von Präzisionsgeräten genügen?“ Führt eine übermäßige Vorspannung zu Stottern? „Wie sollten Material und Struktur für Mini-Linearführungen in verschiedenen Szenarien ausgewählt werden?“ Als Ingenieur, der sich seit 12 Jahren auf die Auswahl von Mikroübertragungskomponenten spezialisiert hat, liegt der Kern dieser Fragen darin, „Miniaturisierungseigenschaften mit Szenarioanpassungsfähigkeit in Einklang zu bringen“. Miniaturlinearführungen (Breite kleiner oder gleich 20 mm, Höhe kleiner oder gleich 15 mm) werden aufgrund ihrer geringen Größe, ihres geringen Gewichts und ihrer platzsparenden Installation häufig in kompakten Präzisionsgeräten wie 3C-Geräten, medizinischen Instrumenten und Halbleitergeräten verwendet. Ihre Belastbarkeit und Präzisionshaltigkeit unterscheiden sich jedoch von Standardführungen. Bei der Auswahl müssen vier Grundsätze strikt eingehalten werden: „Platzkompatibilität, Lastanpassung, Präzisionskonformität und Betriebskompatibilität“. Eine falsche Auswahl kann zu Stottern der Ausrüstung, Präzisionsdrift oder sogar Schienenbrüchen führen (z. B. löste sich bei einem 3C-Gerät der Schieber nach drei Monaten aufgrund einer falschen Mini-Schienenauswahl, was zu Nacharbeitskosten von über 50.000 Yen führte). Umgekehrt erreicht die wissenschaftliche Auswahl eine Schienenlebensdauer von mindestens 10.000 km, eine Positionierungsgenauigkeit von höchstens ±0,003 mm und eine Betriebsstabilität der Ausrüstung von 99,7 %. Heute führen wir Sie anhand des in „Artikelstruktur I“ beschriebenen 8-stufigen Rahmenwerks durch die Beherrschung der präzisen Auswahlmethode für Mini-Linearführungen. Von der Implementierungsüberprüfung klären wir, „welcher Typ zu wählen ist, wie Parameter abgeglichen werden und wie die Anpassung an bestimmte Szenarien erfolgt“.
Schritt 1: 7-stufiger praktischer Leitfaden zur Auswahl einer Mini-Linearführung
Definieren Sie die Kernauswahlanforderungen. - Verstehen Sie zunächst, „welches Problem mit der Auswahl gelöst werden soll“.
Klären Sie vor der Auswahl von Mini-Linearführungen die Kernanforderungen und Anwendungsprobleme. Auswahlprioritäten und Präzisionsanforderungen variieren je nach Szenario erheblich. Blindauswahl führt häufig zu Nichtübereinstimmungen:
Für welche Anwendung eignen sich Ihre Mini-Linearführungen? Welche Auswahlherausforderungen bestehen?
Unterschiedliche Szenarien stellen unterschiedliche Auswahlherausforderungen und unterschiedliche Prioritätsstufen für Anforderungen dar und erfordern eine gezielte Fokussierung:
Szenarien für Präzisionsinstrumente (z. B. medizinische Diagnosegeräte, Halbleitersondenstationen, Positionierungsgenauigkeit kleiner oder gleich ±0,005 mm):Die Kernherausforderung besteht darin, „auf engstem Raum eine hohe Präzision aufrechtzuerhalten“. Bei der Auswahl müssen die Geradheit und Wiederholbarkeit der Führung mit einer Präzisionserhaltung von mindestens 99 % im Vordergrund stehen
3C-Ausrüstungsanwendungen (z. B. Smartphone-Montagemaschinen, Drohnen-Produktionslinien, Installationsraum kleiner oder gleich 30 mm): Die Herausforderung besteht in „leichtem Gewicht + hochfrequenten Start-/Stopp-Zyklen“. Wählen Sie Führungen mit einem Gewicht von weniger als oder gleich 0,5 kg und einer Ermüdungsfestigkeit von mehr als oder gleich 1 Million Zyklen.
Kleine Automatisierungsszenarien:Kernanforderungen sind „geringe Reibung + reibungsloser Betrieb“. Der Laufwiderstand der Führungsschiene beträgt höchstens 10 N, ohne Stottern oder ungewöhnliche Geräusche.
Szenarien für raue Umgebungen:Der Schmerzpunkt ist „Korrosionsbeständigkeit + Staubbeständigkeit“. Wählen Sie Führungsschienen aus Edelstahl oder korrosionsbeständiger-beschichteter Ausführung mit Salzsprühkorrosionsbeständigkeit von mindestens 1000 Stunden.
Kernanforderungen:Steht „Präzision“, „Platz“, „Belastbarkeit“ oder „Umweltanpassungsfähigkeit“ im Vordergrund?
Präzisionspriorität:Betont die Geradheit und Wiederholbarkeit der Führungsschiene und eignet sich für Präzisionsinstrumentenanwendungen.
Platzpriorität:Konzentriert sich auf die Breite und Höhe der Führungsschiene, ideal für Geräte mit begrenztem Installationsraum.
Schritt 2: Bewerten Sie die Struktur und Materialeigenschaften der Führungsschiene. - Die Grundlage der Auswahl
Der Aufbau und die Materialien von Mini-Linearführungen bestimmen direkt deren Belastbarkeit, Präzision und Lebensdauer. Wählen Sie je nach Anwendungsanforderungen den geeigneten Typ aus:
Kernstrukturtypen:Unterschiedliche Strukturen passen zu unterschiedlichen Szenarien. Kugelförmige Miniführungsschienen (Kugelumlauf) zeichnen sich durch einen niedrigen Reibungskoeffizienten (kleiner oder gleich 0,003), einen reibungslosen Betrieb und eine hohe Präzision aus. Sie eignen sich für Präzisionsinstrumente, 3C-Geräte und andere Anwendungen, die eine hohe Betriebsflüssigkeit und Genauigkeit erfordern. Zu den wichtigsten Parametern zählen die Geradheit kleiner oder gleich 0,002 mm/m und die Wiederholgenauigkeit kleiner oder gleich ±0,003 mm. Mini-Führungsschienen vom Typ Rollen-(Rollenumlauf) bieten eine um 30 % höhere Tragfähigkeit als Varianten vom Typ Kugel-und eine überlegene Schlagfestigkeit. Sie eignen sich für kleine, schwere Geräte und Roboterarme, die Tragfähigkeit und Stoßdämpfung erfordern. Wichtige Parameter: dynamische Nennlast größer oder gleich 80 N, Stoßbelastungsfestigkeit größer oder gleich 200 N.
Mini-Führungsschienen mit gekreuzten Rollen bieten eine hohe Steifigkeit und hervorragende Positionsgenauigkeit mit einem Ablenkungsfehler von weniger als oder gleich 0,001 Grad. Sie eignen sich für hochpräzise Erkennungsgeräte, Mikroroboter und andere Anwendungen, die außergewöhnliche Stabilität und Positionierungsgenauigkeit erfordern. Zu den wichtigsten Parametern gehören eine Steifigkeit größer oder gleich 50 N/μm und eine Positionierungsgenauigkeit kleiner oder gleich ±0,001 mm. Verschiebbare Mini-Führungsschienen (ohne Rollelemente) bieten niedrige Kosten, einfache Struktur und Staubbeständigkeit; verschiebbare Mini-Führungsschienen (ohne Rollelemente) zeichnen sich durch niedrige Kosten, einfache Struktur und ausgezeichnete Staubbeständigkeit aus. Sie eignen sich für allgemeine Kleingeräte und Anwendungen mit geringer Präzision. Zu den wichtigsten Parametern zählen der Betriebswiderstand kleiner oder gleich 15 N und die Positionierungsgenauigkeit kleiner oder gleich ±0,01 mm.
Schritt 3: Übereinstimmung kritischer Auswahlparameter - Präzise Parameter gewährleisten eine effektive Auswahl
Die Kernparameter von Mini-Linearführungen müssen genau zu den Betriebsbedingungen der Ausrüstung passen. Nicht übereinstimmende Parameter sind die Hauptursache für Auswahlfehler. Zu den wichtigsten Überprüfungspunkten gehören:
Genauigkeitsparameter: Gewährleistung der Präzision der Gerätepositionierung
Geradheit:Präzisionsanwendungen kleiner oder gleich 0,002 mm/m, Standardanwendungen kleiner oder gleich 0,005 mm/m. Abweichungen führen zu Positionierungsdrift.
Wiederholbarkeit:Präzisionsanwendungen kleiner oder gleich ±0,003 mm, Standardanwendungen kleiner oder gleich ±0,008 mm. Wirkt sich direkt auf die Betriebsstabilität der Ausrüstung aus.
Parallelität:Weniger als oder gleich 0,003 mm/m für Doppelschieneninstallationen. Verhindert eine ungleichmäßige Kraftverteilung auf den Schiebern, was den Verschleiß beschleunigt.
Ladeparameter:An die tatsächlichen Ausrüstungskräfte anpassen
Dynamische Nennlast (C):Muss größer oder gleich dem 1,5-fachen der tatsächlichen Arbeitslast der Ausrüstung sein. Wenn die Gerätelast beispielsweise 20 N beträgt, muss die dynamische Nennlast der Führungsschiene größer oder gleich 30 N sein.
Statische Nennlast (C0):Größer oder gleich dem Zweifachen der Spitzenlast des Geräts. Wenn die Spitzenlast beispielsweise 50 N beträgt, muss die statische Last größer oder gleich 100 N sein.
Zulässiges Biegemoment:Entspricht der Kippkraft während des Gerätebetriebs. Bei kleinen Geräten sind mindestens 5 N·m erforderlich, um eine Schienenverformung zu verhindern.
Dimensionsparameter: Passend zum Installationsraum
Breite:Kleiner oder gleich 20 mm (Schlüsselspezifikation für Mini--Typ). Bei Einbauräumen mit einer Breite von höchstens 25 mm muss die Schienenbreite höchstens 18 mm betragen.
Höhe: Weniger als oder gleich 15 mm, um Störungen mit anderen Gerätekomponenten zu vermeiden.
Schlaganfall:Wählen Sie basierend auf der tatsächlichen Verfahrstrecke der Ausrüstung aus und ermöglichen Sie eine Redundanz von 5–10 mm. Wählen Sie für einen Federweg von 100 mm eine 110-mm-Hubschiene.
Schritt 4: Bewerten Sie die Synergie zwischen Auswahl und Gerätegenauigkeit -, indem Sie Präzision und Stabilität in Einklang bringen
Miniatur-LinearführungDie Auswahl muss die Gesamtgenauigkeit der Ausrüstung gewährleisten und Präzisionsverluste aufgrund von Führungseigenschaften verhindern. Fokus auf Synergieeffekte:
Präzisionsanwendungen: Überprüfen Sie die Synergie der Präzisionsparameter
Die Wiederholgenauigkeit der Führungsschiene muss kleiner oder gleich 1/3 des zulässigen Positionierungsfehlers der Ausrüstung sein. Wenn der zulässige Fehler des Geräts beispielsweise ±0,009 mm beträgt, muss die Präzision der Führungsschiene kleiner oder gleich ±0,003 mm sein.
Schritt 5: Überprüfen Sie die Kompatibilität mit der Ausrüstung. - Sorgen Sie für eine reibungslose Installation und Anpassung
60 % der Auswahlfehler sind auf die Inkompatibilität der Führungsschienen-ausrüstung zurückzuführen. Konzentrieren Sie sich auf die Überprüfung von drei Schlüsselpunkten:
Kompatibilität mit Bauraum: Präzise Maßanpassung
Breite und Höhe der Führungsschiene müssen kleiner oder gleich 80 % der Einbauraumabmessungen sein. Bei einer Einbaubreite von 20 mm muss die Schienenbreite kleiner oder gleich 16 mm sein. Die Länge muss mit dem Gerätehub und der Installationsspielzugabe übereinstimmen (größer oder gleich 5 mm an jedem Ende).
Kompatibilität mit Montagemethoden: An die Installationsstruktur des Geräts anpassen
Zu den gängigen Montagemethoden für Minischienen gehören die Gewindebefestigung (M3/M4-Schrauben) und die Schnappbefestigung. Überprüfen Sie, ob die Montagefläche des Geräts über entsprechende Gewindelöcher oder Schnappstrukturen verfügt. Für die Gewindebefestigung ist reservierter Bolzeninstallationsraum erforderlich (Lochdurchmesser größer oder gleich 3,2 mm), während die Schnappbefestigung eine bestätigte Dicke der Montagefläche erfordert (größer oder gleich 2 mm).
Kompatibilität mit Antriebssystemen: Störungen vermeiden
Die Führungsschiene muss mit den Bewegungspfaden von Antriebskomponenten wie Motoren und Leitspindeln übereinstimmen. Die Parallelitätstoleranz muss kleiner oder gleich 0,003 mm/m sein; Andernfalls kann es zu Stottern des Laufwerks kommen.
Schritt 6: Qualität und Konformität überprüfen - Sicherstellung einer zuverlässigen Auswahl
Minderwertige Mini-Führungsschienen weisen häufig gefälschte Spezifikationen auf. Qualifizierte Produkte müssen durch Qualitätsprüfungen und Konformitätszertifizierungen überprüft werden:
Qualitätsprüfberichte:Kritische Kennzahlen müssen Standards erfüllen.
Seriöse Hersteller müssen Folgendes bereitstellen:
- „Precision Test Report“ (Messwerte für Geradheit und Wiederholbarkeit)
- „Lasttestbericht“ (Überprüfung der dynamischen/statischen Nennlast)
- „Lifetime Test Report“ (Verschleißfestigkeit und Ermüdungslebensdauer)
Industriestandards und Zertifizierungen
Inländische Produkte müssen Folgendes erfüllen:
- GB/T 17587.3-2021 „Kugelgewindetriebe – Teil 3: Abnahmebedingungen“ GB/T 3098.1-2010 „Mechanische Eigenschaften von Verbindungselementen“; Exportprodukte müssen der ISO 9001-Zertifizierung und den ANSI/ABMA-Standards entsprechen. Konforme Produkte weisen Parameterabweichungen von weniger als oder gleich ±5 % auf, während minderwertige Produkte ±20 % erreichen können.
Überprüfung der Chargenstichprobe
Führen Sie bei Großeinkäufen Stichprobenkontrollen mit einer Rate von 5–10 % durch, um Präzision, Belastbarkeit und Maßparameter zu testen. Lehnen Sie die gesamte Charge ab, wenn ein einzelner Parameter nicht den Standards entspricht.
Schritt 7: Kontrolle der Auswahl- und Bewerbungskosten - Kosten-Effektive Auswahlstrategie
Miniatur-LinearführungBei der Auswahl müssen Leistung und Kosten in Einklang gebracht werden, um übermäßige Investitionen zu vermeiden. Zwei Optimierungsstrategien liefern signifikante Ergebnisse:
Wählen Sie basierend auf den Anforderungen und nicht blind nach High-End-Optionen
Standardszenarien:Wählen Sie Gleit- oder Standard-Kugelführungen zum Preis von ¥ 50–200 pro Einheit, um den Grundbedarf zu decken;
Mittlere-bis-hohe-Szenarien:Entscheiden Sie sich für hochpräzise Kugelführungen- zum Preis von ¥ 200–800 pro Einheit, die Genauigkeit und Langlebigkeit in Einklang bringen.
High-End-Szenarien:Für anspruchsvolle Einsatzbedingungen entscheiden Sie sich für Kreuzrollenführungen oder abgedichtete Edelstahlführungen zum Preis von ¥ 800–3.000 pro Einheit.
Fazit: Auswahl der Miniatur-Linearführung - „Präzise Anpassung, große Leistung auf kleinem Raum“
Die Grundlogik für die Auswahl von Miniatur-Linearführungen lautet:„Anwendungsanforderungen → Strukturelle Materialanpassung → Präzise Parameterausrichtung → Kompatibilitätsanpassung → Umgebungsanpassung → Qualitätskontrolle → Kostenoptimierung.“ Sein Kern liegt darin, die optimale Kombination aus Präzision, Belastbarkeit und Lebensdauer auf engstem Raum zu erreichen. Die Auswahlprioritäten variieren je nach Anwendung: Präzisionsszenarien priorisieren „Kreuzrollen-/Hochpräzisionskugeltypen + Lagerstahlmaterialien“; Platz-beschränkte Szenarien bevorzugen „ultra-dünne Kugeltypen + Aluminiumlegierungsmaterialien“; raue Umgebungen erfordern „versiegelte Edelstahltypen + Korrosionsschutzbeschichtungen“; Standardszenarien eignen sich für „kostengünstige Kugel-/Gleittypen“.
Zu den häufigsten Missverständnissen der Benutzer gehören:„Priorisierung der Miniaturisierung bei gleichzeitiger Vernachlässigung von Belastbarkeit und Präzisionsanpassung“, „Blindes Streben nach hoher Präzision, was zu Kostenineffizienzen führt“, „Nichtberücksichtigung der Installationskompatibilität, was zu Auswahlfehlern führt“ und „Umweltanpassung außer Acht zu lassen, was die Lebensdauer der Führungsschiene verkürzt.“
