Wann sollten Sie eine Zahnriemenscheibe verwenden?
Hey! Viele Maschinenbaukonstrukteure beschäftigen sich beim Bau von Getriebesystemen oft mit dieser Frage: „Wenn es um die Kraftübertragung geht, sollte ich mich für ein entscheiden?“Zahnriemenscheibe, oder mit Zahnrädern oder Ketten?“ Einige glauben, dass „Zahnradantriebe eine hohe Präzision bieten-mit Zahnrädern kann man nichts falsch machen“, und übersehen dabei die Vorteile von Zahnriemenscheiben in Bezug auf Geräuschreduzierung und leichtes Design. Andere gehen davon aus, dass „Riemenscheibensysteme nur für Anwendungen mit geringer -Belastung geeignet sind“, und erkennen dabei nicht, dass hoch{3}feste Zahnriemenscheiben inzwischen mittlere bis hohe Belastungsanforderungen erfüllen. In Wirklichkeit liegt der Kernwert von Zahnriemenscheiben darin „Präzises Synchrongetriebe + geringe Wartungskosten.“ Wenn Systeme eine strikte Drehzahlsynchronisierung, einen geräuscharmen Betrieb oder ein leichtes Design erfordern, sind sie oft die bessere Wahl: Zahnradgetriebe würden erhebliche Geräusche erzeugen, wohingegen Zahnriemenscheiben die Synchronisierungsgenauigkeit mit leisem Betrieb in Einklang bringenZahnriemenscheibeAnwendungen, Hauptvorteile und Vergleiche mit anderen Übertragungsmethoden, um Ihnen dabei zu helfen, genau zu bestimmen, wann Sie eine Zahnriemenscheibe verwenden sollten.

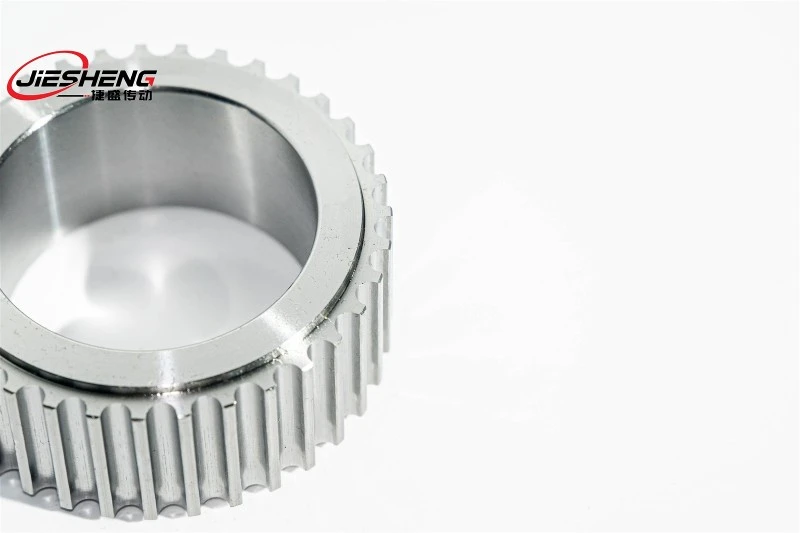

Erstens: Verstehen Sie: Die beiden Kernmerkmale der Zahnriemenscheibe definieren ihre Anwendungsgrenzen
Um zu bestimmen, wann a verwendet werden sollZahnriemenscheibeKlären Sie zunächst die grundlegenden Unterschiede zu herkömmlichen Riemenscheiben, Zahnrädern und Ketten.-Der Schlüssel liegt in der „synchronen Übertragung“ und den „flexiblen Eigenschaften“, die direkt die geeigneten Szenarien bestimmen.
1. Merkmal 1: Präzises Synchrongetriebe - Kein Schlupf, streng konstantes Geschwindigkeitsverhältnis
Synchronriemenscheiben erreichen die Kraftübertragung durch den Eingriff zwischen Riemenzähnen und Riemenscheibennuten, wodurch die bei Flachriemen und Keilriemen häufig auftretenden „Schlupf“-Probleme vollständig vermieden werden. Dies ermöglicht ein „100 % konstantes Drehzahlverhältnis zwischen Antriebs- und Abtriebswelle“.
2. Merkmal 2: Flexible Übertragungseigenschaften - Geräuschreduzierung, Stoßdämpfung, Geräteschutz
Im Vergleich zu starren Zahnradgetrieben oder halbstarren Kettenantrieben erhöhen die flexiblen Eigenschaften von Zahnriemenscheiben die Systemstabilität erheblich:
Einbautoleranz:Ermöglicht eine geringfügige Fehlausrichtung zwischen Eingangs- und Ausgangswelle (weniger als oder gleich 0,5 Grad Parallelitätsabweichung oder weniger als oder gleich 0,5 mm Axialversatz), erfordert eine geringere Installationsgenauigkeit als Zahnräder (Zahnräder erfordern weniger als oder gleich 0,1 Grad Parallelität) und reduziert die Installationskomplexität und -kosten.
Zweitens: 5 Szenarien erforderlichZahnriemenscheibeAuswahl: Funktionale Anforderungen vs. Anwendbarkeitsgrenzen
Zahnriemenscheiben sind die optimale Wahl, wenn Übertragungssysteme die Kernanforderungen der folgenden fünf Szenarien erfüllen, in denen andere Übertragungsmethoden schwer zu ersetzen sind:
1. Szenario 1: Geräte, die eine „streng synchronisierte Übertragung“ - erfordern, um Funktionsstörungen aufgrund von Schlupf zu verhindern
Kernanforderung:Das Verhältnis der Eingangs-{0}}zu-Ausgangsgeschwindigkeit muss mit einer Schlupftoleranz von Null konstant bleiben, da ein Schlupf zu Geräteausfällen oder Produktverschrottung führen würde.
Papiereinzugsmechanismus in Druckmaschinen:Mehrere Zahnriemenscheiben treiben die Papiereinzugsrollen an und erfordern perfekt synchronisierte Geschwindigkeiten, um eine präzise Papierpositionierung zu gewährleisten und eine Fehlausrichtung während des Druckens zu verhindern.
Synchronisierte Förderung in automatisierten Montagelinien:Mehrere Förderbänder sind über miteinander verbundenZahnriemenscheibes, um einen reibungslosen Werkstücktransfer zwischen den Stationen zu gewährleisten, mit einem Synchronisationsfehler von weniger als oder gleich 0,5 mm, um ein Verklemmen oder Herunterfallen zu verhindern.
Auswahllogik:Während Zahnräder in diesen Szenarien eine Synchronisierung erreichen können, bieten Synchronriemenscheiben überlegene Vorteile bei der Geräuschreduzierung und Stoßdämpfung. Durch ihre höhere Einbautoleranz eignen sie sich besser für dynamische Betriebsbedingungen.
2. Szenario 2: Umgebungen, die „geringes Rauschen und geringe Vibrationen“ erfordern - Verbesserung des Geräteerlebnisses und der Lebensdauer
Kernanforderung:Der Betriebslärm der Ausrüstung muss innerhalb eines bestimmten Bereichs (normalerweise kleiner oder gleich 70 dB) kontrolliert werden, um eine Vibrationsübertragung zu verhindern, die sich auf umliegende Geräte oder Bediener auswirkt.
Auswahllogik:Während Kettenantriebe weniger Lärm erzeugen als Zahnräder, erzeugen sie dennoch Geräusche beim Eingriff zwischen Kette und Kettenrad (ca. 70-75 dB) und neigen aufgrund von Verschleiß zur Bildung von Ablagerungen. Zahnriemenscheiben haben keinen Metall-zu-Metall-Kontakt, was zu geringeren Geräusch- und Vibrationspegeln führt und sie besser für ruhige Umgebungen geeignet macht.
3. Szenario 3: „Leichte Übertragung“ für mittlere-geringe Last und Geschwindigkeit - mit ausgewogenem Kosten- und Leistungsverhältnis
Kernanforderungen:Das Übertragungssystem muss leicht sein, Lasten von höchstens 5 kN und Geschwindigkeiten von höchstens 3000 U/min bewältigen und gleichzeitig die Kostenkontrolle gewährleisten.
Kleine UAV-Kraftübertragung:Gewichts-empfindlich (jede Reduzierung um 10 g verlängert die Flugzeit um 5 Minuten). Das leichte Design der Zahnriemenscheibe (Riemenscheibenkörper aus Aluminiumlegierung + Polyurethan-Riemen) ist 50 % leichter als Metallketten und macht Schmierung überflüssig, was den Wartungsaufwand reduziert.
Elektrowerkzeuge:Last kleiner oder gleich 2 kN, Geschwindigkeit kleiner oder gleich 2500 U/min. Zahnriemenscheiben bieten einen hohen Übertragungswirkungsgrad (größer oder gleich 95 %). Im Fehlerfall reißt zuerst der Riemen, was Motor- oder Getriebeschäden verhindert und als „Überlastschutz“ fungiert.
Auswahllogik:Zahnräder und Ketten aus Metall sind schwer und müssen geschmiert werden. Nicht-nichtmetallische Riemenscheibenkörper (Kunststoff, Aluminiumlegierung) und Riemen (Gummi, Polyurethan) bieten erhebliche Gewichtsreduzierungsvorteile, machen häufiges Schmieren überflüssig und senken die Wartungskosten.
4. Szenario 4: Antriebssysteme, die einen „Überlastschutz“ - erfordern, um Schäden an Kernkomponenten zu verhindern
Kernanforderung:Wenn die Belastung die Designgrenzen überschreitet, müssen Antriebskomponenten zuerst ausfallen, um hochwertige Kernkomponenten wie Motoren und Untersetzungsgetriebe zu schützen.
Kleine Förderstrecken:Wenn eine Werkstückansammlung zu einer Überlastung führt, rutscht zuerst der Zahnriemen durch und verhindert so einen Zahnbruch im Untersetzungsgetriebe.
Spielzeugmotorantriebe:Wenn bei Kinderspielzeug die Zahnräder klemmen, rutscht der Zahnriemen durch, um eine Überhitzung des Motors zu verhindern, die bei Kindern zu Verbrennungen führen könnte, und gleichzeitig die Reparaturkosten zu senken.
Auswahllogik:Zahnräder und Ketten sind starre Getriebe, die Stöße bei Überlastung direkt übertragen und teure Bauteile beschädigen. Die „Überlastungsschlupf/Bruch“-Eigenschaft von Zahnriemenscheiben bietet kostengünstigen Schutz und ermöglicht einen einfachen Riemenwechsel (innerhalb von 5 Minuten abgeschlossen).
5. Szenario 5: „Flexible Übertragung“ für lange-Distanzen, mehr-Achsengestänge - Reduzierung der Installations- und Layoutkomplexität
Kernanforderungen:Transmission distance >500 mm oder müssen mehrere parallele Wellen antreiben, wobei der begrenzte Platz für die Geräteanordnung eine flexible Anpassung erfordert.
Typische Anwendungen:
Große Förderbänder:Übertragungsreichweite 3–10 m, erfordert den Antrieb mehrerer paralleler Rollenwellen. Synchronriemenscheiben können mehrere Riemenscheibensätze mit einem einzigen Riemen antreiben, wodurch komplexe Getriebe oder Kettenspannmechanismen entfallen und die Anordnung vereinfacht wird.
Holzbearbeitungsmaschinen:Treibt gleichzeitig 6–8 Bohrspindeln mit minimalem Abstand (weniger als oder gleich 100 mm) an. Das kompakte Design passt auf engstem Raum und gewährleistet gleichzeitig eine präzise Synchronisierung und Bohrgenauigkeit.
Produktionslinien für Photovoltaikmodule:Der Glastransport erstreckt sich über 5–8 m und erfordert einen reibungslosen Transport.ZahnriemenscheibeSie übertreffen Zahnräder bei Langstreckenübertragungen (Zahnradsysteme erfordern Zwischenwellen mit einer Länge von mehr als 1 m) und eliminieren das Risiko eines „Überspringens“ der Kette.
Auswahllogik:
Zahnradantriebe erfordern für große Distanzen mehrere Zwischengänge, was zu komplexen Strukturen führt.
Ketten erfordern bei längeren Laufzeiten häufige Spannmechanismen und unterliegen einem Verschleiß.
Zahnriemenscheiben ermöglichen eine mehrachsige Synchronisierung über große Entfernungen mit einem einzigen Riemen und bieten eine einfache Installation und niedrige Wartungskosten.
Drittens: Für Zahnriemen ungeeignete Szenarien: Klare Auswahlbeschränkungen
Szenario:Harsh environments with high temperatures (>120 Grad), Ölverschmutzung und starke Korrosion - Riemen neigen zu Alterung und Ausfall
Typische Anwendungen:Getriebe in der Nähe von Motorabgasrohren (150–200 Grad), Antriebswellen für Rührwerke chemischer Geräte (stark korrosive Medien), Getriebe in Schneidzonen von Werkzeugmaschinen (schweres Schneidöl);
Gründe für die Nichtanwendbarkeit:Hohe Temperaturen führen zur Alterung und Rissbildung des Gummis (bei Temperaturen über 120 °C halbiert sich die Lebensdauer), Öl löst Riemenmaterialien auf und starke Korrosion beschädigt die Faserstruktur, was zum Versagen des Riemens führt.
Alternative Lösungen:Select metal gears (high-temperature alloy material, temperature resistance >300 Grad) oder Edelstahlketten (korrosionsbeständig, einsetzbar in öligen Umgebungen).
Viertens: 4 wichtige Details fürZahnriemenscheibeAuswahl: Sicherstellung der Kompatibilität mit Anwendungsanforderungen
Auch wenn die Eignung der Zahnriemenscheiben bestätigt ist, sollten Sie sich bei der Auswahl auf diese vier Details konzentrieren, um zu vermeiden, dass Sie „den richtigen Typ, aber die falsche Spezifikation wählen“:
1. Detail 1: Wählen Sie den Riementyp basierend auf Belastung und Geschwindigkeit - passend zu Stärke und Hitzebeständigkeit
Gummi-Synchronriemen:Geeignet für niedrige-bis-mittlere Lasten (weniger als oder gleich 5 kN), niedrige-bis-mittlere Geschwindigkeiten (weniger als oder gleich 3000 U/min) und Umgebungstemperaturen (-30–80 Grad). Niedrige Kosten bei guter Elastizität;
Polyurethan-Synchronriemen:Geeignet für mittlere Lasten (weniger als oder gleich 8 kN), mittlere-hohe Geschwindigkeiten (weniger als oder gleich 4000 U/min) und saubere Umgebungen (z. B. Lebensmittelverarbeitung, medizinische Anwendungen). Bietet im Vergleich zu Gummi eine überlegene Abriebfestigkeit und ist öl-beständig.
Hoch-synchroner Riemen (Stahlseilkern): Geeignet für mittlere-bis-hohe Belastungen (weniger als oder gleich 12 kN) und mittlere Geschwindigkeiten (weniger als oder gleich 3500 U/min). Der innere Stahlkordkern erhöht die Zugfestigkeit (Dehnung kleiner oder gleich 0,5 %).
2. Detail 2: Wählen Sie das Riemenscheibenmaterial und das Zahnprofil basierend auf der Synchronisierungsgenauigkeit -. Gewährleistet eine genaue Übertragung
Riemenscheibenmaterial:
Auswahl des Zahnprofils:
Trapezzähne (T-Typ, AT-Typ):Geeignet für Anwendungen mit mittlerer -niedriger Präzision (Synchronisationsfehler kleiner oder gleich 0,1 mm), niedrige Kosten;
Kreisförmige Zähne (HTD-Typ, STPD-Typ):Geeignet für hochpräzise Anwendungen (Synchronisationsfehler kleiner oder gleich 0,05 mm), großer Eingriffsbereich, geringes Rauschen.
3. Detail 3: Wählen Sie den Riemenscheibendurchmesser und die Riemenlänge basierend auf dem Einbauraum. - Vermeiden Sie Anordnungskonflikte
Riemenscheibendurchmesser:Der Mindestdurchmesser muss dem „Biegeradius des Riemens größer oder gleich dem 10-fachen der Riemendicke“ entsprechen (z. B. bei einer Riemendicke von 5 mm ist der Riemenscheibendurchmesser größer oder gleich 50 mm), um Ermüdungsversagen durch übermäßige Biegung zu verhindern.
Gürtellänge:Berechnen Sie basierend auf dem Wellenabstand und lassen Sie eine Spannungszugabe von 5 % bis 10 % zu, um ein Verrutschen durch übermäßigen Durchhang oder eine Verformung durch übermäßige Spannung zu verhindern (übermäßige Spannung erhöht die Lagerlast um 30 %).
4. Detail 4: Wählen Sie Schutzmaßnahmen basierend auf der Umgebung aus - Verlängern Sie die Lebensdauer
Staubige Umgebungen:Bringen Sie Staubschutzkappen an, um zu verhindern, dass Staub in die Riemenscheibenrillen eindringt und Verschleiß verursacht.
Feuchte Umgebungen:Wählen Sie wasserbeständige Riemen und rostfreie Riemenscheiben, um Korrosion vorzubeugen
Umgebungen mit niedrigen-Temperaturen (<-20°C): Wählen Sie kältebeständige Zahnriemen aus Gummi (ausgelegt für -40 Grad), um eine Verhärtung des Riemens und einen Sprödbruch zu verhindern.
Zusammenfassung
Das Grundprinzip zur BestimmungZahnriemenscheibeDie Verwendung erfolgt „im Einklang mit den Kernanforderungen der Anwendung“. - - Wenn Systeme eine strikte Synchronisierung, geringe Geräuschentwicklung, leichtes Design, Überlastschutz oder eine mehrachsige Übertragung über große Entfernungen bei mittleren-niedrigen Lasten, mittleren-niedrigen Geschwindigkeiten und sauberen Umgebungsbedingungen erfordern, sind Zahnriemenscheiben die optimale Wahl.
