Produktinformationen

Lishui Jiesheng Transmission konzentriert sich seit vielen Jahren auf die Entwicklung und Herstellung von Aluminium-Linearschlitten. Mit tiefem technischem Niederschlag haben die Aluminium-Linearschlitten einen Qualitätsmaßstab in der Branche gesetzt. Die Produkte werden streng aus der Quelle der Aluminiumlegierung ausgewählt, mit präziser Handwerkskunst geformt und geformt und durch mehrere Qualitätskontrollrunden kontrolliert, um die beste Maßgenauigkeit und verschleißfeste Leistung zu gewährleisten. Das leichte Design mit verstärkter Struktur verleiht dem Schieber eine hohe Tragfähigkeit und einen reibungslosen und stabilen Betrieb. Es kann nahtlos an den hochfrequenten Betrieb von Werkzeugmaschinen, den hochintensiven Betrieb automatisierter Produktionslinien und die hohen Präzisionsanforderungen bei der Herstellung elektronischer Geräte angepasst werden und liefert weiterhin eine stabile und zuverlässige Leistung. Lishui Jiesheng Drive freut sich darauf, eine solide Zusammenarbeit mit Ihnen aufzubauen und unser Geschäft gemeinsam auszubauen.

Ein Schieber ist ein mechanisches Element, das eine lineare Hin- und Herbewegung in der Schiene oder Ebene ausführen kann und die Rolle der Kraftübertragung und Unterstützung der Führungspositionierung spielt. Er besteht aus Körper, Gleitfläche usw., kann je nach Bewegung, Reibungsart und Anwendungsbereichen unterteilt werden und wird in verschiedenen Industrieszenarien häufig eingesetzt.

HK2

Spezifikationsparameter

Modell	Schienengröße (mm)							Befestigungsschraubengröße für Gleitschienen	Grundlegende dynamische Nennlast	Statische Nennlast	Zulässiges statisches Moment			Gewichte
											HERR kN-m	Abgeordneter kN-m	MEIN kN-m	Schieberegler kg	Gleiten kg/m
	WR	Personalwesen	D	h	d	P	E	(mm)	C (kN)	CO (kN)
HGH15CA	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.18	1.45
HGH20CA	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.20	0.20	0.30	2.21
HGH20HA									21.18	35.90	0.35	0.35	0.35	0.39
HGH25CA	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.51	3.21
HGH25HA									32.75	49.44	0.56	0.57	0.57	0.69
HGH30CA	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	0.88	4.47
HGH30HA									47.27	69.16	0.88	0.92	0.92	1.16
HGH35CA	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.45	6.30
HGH35HA									60.21	91.63	1.54	1.40	1.40	1.92
HGH45CA	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.73	10.41
HGH45HA									94.54	136.46	2.63	2.68	2.68	3.61
HGH55CA	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.17	15.08
HGH55HA									139.35	196.20	4.88	4.57	4.57	5.49
HGH65CA	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	7.00	21.18
HGH65HA									208.36	303.13	9.38	7.38	738	9.82
Hinweis: 1kgf=9.81N

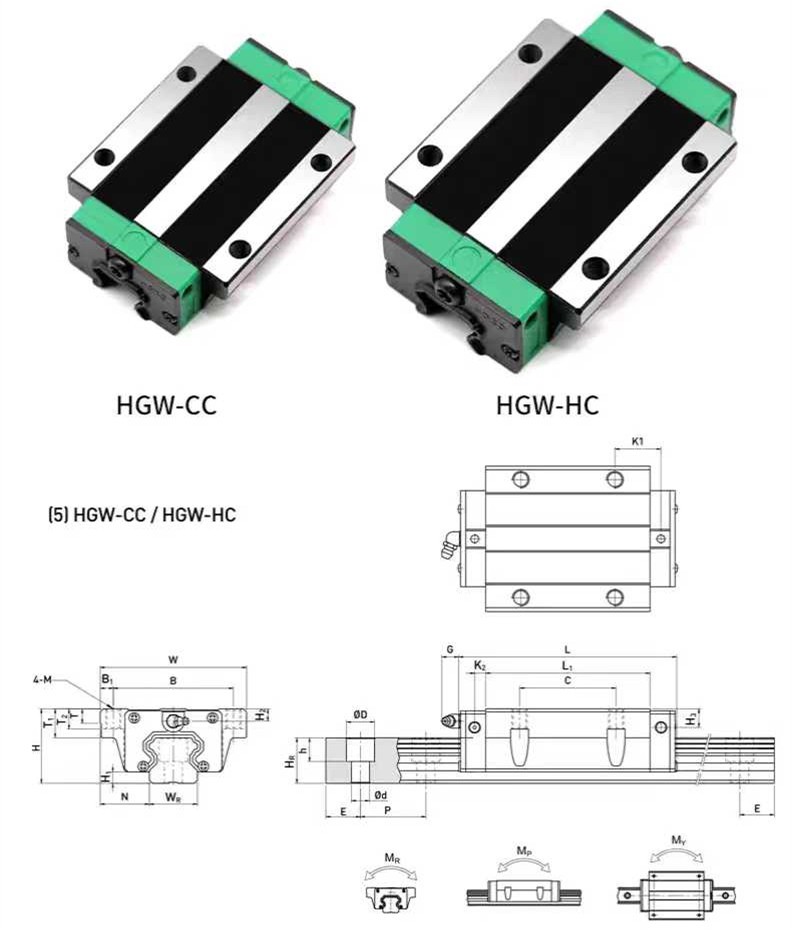

Modell	Größe der Folie (mm)							Befestigungsschraubengröße für Gleitschienen	Grundlegende dynamische Tragzahl	Statische Grundtragfähigkeit	Zulässiges statisches Moment			Gewichte
	WR	Personalwesen	D	h	d	P	E	(mm)	C (kN)	CO (kN)	HERR kN-m	MP kN-m	MEIN kN-m	Schieberegler kg	Gleiten kg/m
HGW15CC	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.1	0.1	0.17	1.45
HGW20CC	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.2	0.2	0.4	2.21
HGW20HC									21.18	35.9	0.35	0.35	0.35	0.52
HGW25CC	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.59	3.21
HGW25HC									32.75	49.44	0.56	0.57	0.57	0.8
HGW30CC	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	1.09	4.47
HGW30HC									47.27	69.16	0.88	0.92	0.92	1.44
HGW35CC	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.56	6.3
HGW35HC									60.21	91.63	1.54	1.4	1.4	2.06
HGW45CC	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.79	40.41
HGW45HC									94.54	136.46	2.63	2.68	2.68	3.69
HGW55CC	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.52	15.08
HGW55HC									139.35	196.2	4.88	4.57	4.57	5.96
HGW65CC	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	9.17	21.18
HGW65HC									208.36	303.13	9.38	7.38	7.38	12.89
Hinweis: 1kgf=981N

Anwendungsgebiete

Anwendungen von Aluminium-Linearschlitten

3C-Industrie

Präzisionsmodule für die Montage von Mobiltelefonen/Computern, die den Anforderungen an geringes Gewicht gerecht werden.

Medizinische Ausrüstung

Diagnoseinstrumente und kompakte Pflegegeräte, korrosionsbeständig-mit geringer{1}Belastbarkeit.

Automatisierte Sortierung

Kleine-Sortiermaschinen für E--Commerce-/Kurierdienste, geeignet für Szenarien mit hoher-Frequenz und geringer-Belastung.

Laborausrüstung

Beispielprüfgeräte, die die Anforderungen an die Präzisionspositionierung erfüllen.

Laserausrüstung

Kompakte Lasermarkierungs-/Graviermaschinen, die eine genaue Übertragung ermöglichen.

Neue Energie

Kompakte Batterietestmodule, geeignet für leicht korrosive Umgebungen.

Produktunterstützung

Technische Kompatibilitätsunterstützung

Kostenlose Auswahlberatung zur Anpassung geeigneter Modelle basierend auf der Ausrüstungslast und den Präzisionsanforderungen des Kunden. Installationshandbücher und Video-Tutorials sind kostenlos im Lieferumfang enthalten. Für komplexe Szenarien ist technische Fernunterstützung verfügbar, um Probleme mit der Installationsgenauigkeit zu lösen.

Unterstützung bei Anpassungsreaktionen

Spezielle Abmessungen und Schutzanforderungen (z. B. ultradünne Varianten, Modelle mit hoher Korrosionsbeständigkeit) werden berücksichtigt. Kleine-kundenspezifische Anpassungen werden innerhalb von 7 Arbeitstagen ohne erhebliche Werkzeugkosten geliefert. Drei Fortschrittsaktualisierungen während der Anpassung stellen die Übereinstimmung mit den Erwartungen sicher.

Kundendienst-

Für die Produkte gilt standardmäßig eine -Jahresgarantie. Unsere 7×12-stündige Online-Anleitung bietet Echtzeit-Installations- und Debugging-Unterstützung über Videoanrufe und illustrierte Tutorials. Zur schnellen Lösung von Montage- und Nutzungsproblemen werden Betriebsvideos zur Rollenschmierung und Präzisionskalibrierung bereitgestellt.
